Flujo de aire y presión de aire

El caudal de aire q, también conocido como caudal, es el caudal de aire por unidad de tiempo a través de la Sección de salida del ventilador (o sección de admisión).Las unidades son generalmente CFM, es decir, pies cúbicos por minuto, o CMM, es decir, metros cúbicos por minuto;Las unidades utilizadas en el sistema de eliminación de polvo

son m3 / S o m3 / H.El caudal de aire del ventilador

se puede medir mediante el método experimental o mediante el cálculo, la fórmula de cálculo es

L - caudal de aire del ventilador, m3 / S;

D2 - - diámetro exterior del impulsor del ventilador, M;

q1 - coeficiente de flujo, relacionado con el modelo de ventilador;

2 - velocidad circunferencial del diámetro exterior del impulsor, M / S, μ2 =

(M / s);

n - velocidad del ventilador, R / min.

el flujo de aire se puede ajustar cambiando la velocidad, también se puede controlar a través de la puerta, tenga en cuenta que la velocidad máxima no puede exceder la velocidad especificada.

P indica la diferencia de presión entre la salida de aire y la entrada de aire del ventilador.La unidad suele ser milimétrica de agua, es decir, milimétrica de agua (similar a la medida de la presión atmosférica, pero debido a la pequeña diferencia de presión, la unidad suele ser la columna de agua).La presión del viento es la diferencia entre la presión total de entrada y salida del ventilador.La unidad es mmh2o.

h = ρh1 μ22

H - presión total del ventilador, mmh2o;

ρ - densidad del gas, kg / m3;

H1 - coeficiente de presión relacionado con el tipo de hoja, el tipo hacia atrás es de 0,4 ~ 0,6, el tipo radial es de 0,6 ~ 0,8;La fórmula positiva de

es de 0,8 ~ 1,1.

la presión del viento se puede ajustar cambiando la velocidad del ventilador o mediante el control de la puerta.

flujo de aire:

usted puede haber sido informado de que el ventilador centrífugo tiene mayor presión y menor capacidad de flujo de aire que el ventilador axial.Sin embargo, el ventilador axial tiene una mayor capacidad de flujo de aire y una menor capacidad de presión.Qué & # 39;Esta es la verdad;¿

diferentes tipos de ventiladores y Sopladores en términos de flujo de aire

;? 1 cm = 60 cm = 3600 cm H 1 cm = 35,3 pies cúbicos

presión de aire:

1 n / M = 1 Pa (Pascal).Por lo tanto, 1 bar es igual a 10 pa

1 mm AQ = 1 KP / M = 9,8 pa

1 en H2O = 25,4 mm H2O = 25,4 mm AQ (AQ = agua)

el flujo de aire y la presión de aire descritos en el producto del ventilador son los valores máximos ideales,Es decir, el volumen de aire (volumen máximo de aire) sin diferencia de presión en la entrada y salida del ventilador, y la diferencia entre la Cámara de aire y la presión externa cuando el ventilador sopla en la Cámara de aire cerrada hasta que el volumen de aire es cero (presión estática máxima).

no son dos índices de rendimiento separados, sino que se restringen mutuamente. La relación entre el flujo y la presión es la relación en hidrodinámica - el volumen de aire disminuye con el aumento de la diferencia de presión.

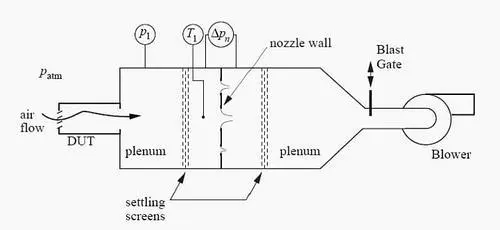

se necesita un instrumento de ensayo de túnel de viento para medir el flujo de aire y la presión;

Air Conditioning and pressure Testing Standards: American amca - 210 Standards (Air Movement and Regulation Association)

at the same time, fan Selection, need to consider System damping;La presión estática se define como la presión ejercida por un gas sobre una superficie paralela a un fluido.La presión estática se refiere a la presión para superar la resistencia de la tubería.La presión dinámica se define como la conversión de la energía cinética necesaria para el flujo de aire en forma de presión.En términos generales, la presión dinámica es la presión que impulsa el gas hacia adelante.

presión total = presión estática + Presión dinámica

presión total es la diferencia entre la presión total de salida y la presión total de entrada

presión estática es la presión total del ventilador que reduce la presión dinámica de salida del ventilador (junto con la resistencia)La presión dinámica es la resistencia P generada por el flujo de aire.Presión dinámica = 0,5 * densidad * velocidad del viento al cuadrado

P = P (estática) + P (dinámica)

1.Después de que dos ventiladores del mismo tipo y velocidad de rotación estén conectados en paralelo, el volumen máximo de aire es de aproximadamente el 90% del volumen de aire de dos ventiladores, y la presión del aire es igual a la presión de un ventilador.

2.Después de que dos ventiladores del mismo tipo y velocidad estén conectados en serie, la presión del aire es el doble de la de un solo ventilador, y el volumen de aire es igual al de un solo ventilador.

3.Los dos modelos se utilizan en paralelo a diferentes velocidades.El caudal de aire es igual al caudal del ventilador más grande y la presión del aire no se superpone.

4.Estos dos modelos son diferentes, la velocidad de rotación también es diferente, antes de la configuración, el uso de modelos más grandes en la serie.La presión del aire es menor que la presión de un solo ventilador y el flujo de aire es igual al flujo del ventilador más grande.
